견고한 천자부터 유연한 조직 수확까지: 골수 생검 바늘의 공학적 지혜와 진화

골수 생검 바늘의 우수성은 일련의 극단적인 기계적 모순을 해결하는 정교한 공학적 지혜에 뿌리를 두고 있습니다. 기구는 극도의 강성과 정제된 유연성 사이에서 미묘한 균형을 유지해야 합니다. 바늘 샤프트는 뼈를 관통하기에 충분한 강성을 요구하는 반면, 내부 코어 메커니즘은 섬세한 골수 조직을 온전하게 포착할 수 있도록 정밀하게 설계되어야 합니다. 이 시술에는 상당한 수동 토크가 필요하지만 동시에 뼈 침투를 감지하기 위한 명확하고 민감한 촉각 피드백이 필요합니다. 일회용-중재 장치로서 정형외과용 뼈 드릴에 버금가는 기계적 응력을 견뎌야 합니다. Manners Technology를 포함한 제조업체는 재료, 구조 설계 및 제조 공정의 혁신을 통해 단일 바늘 내에서 이러한 상충되는 성능 요구 사항을 통합합니다.

재료 과학과 그 실제 응용은 전반적인 성능의 기초를 형성합니다. 304 및 316L과 같은 외과용{1}}등급 스테인리스강은 포괄적인 기계적 특성, 내식성 및 비용 효율성으로 인해 바늘 샤프트의 주요 재료입니다.- 경량 구조, 탁월한 생체 적합성 및 비자성 성능을 요구하는 고급 시장에서는-티타늄 합금이 채택됩니다. 재료 선택은 구조적 강도를 훨씬 뛰어넘습니다. 피로 수명에도 중요합니다. 생검 절차 중 바늘은 특히 치밀하거나 경화된 뼈를 가진 환자의 경우 복잡한 비틀림 응력, 압축 응력 및 굽힘 하중을 받습니다. 담금질 및 템퍼링을 포함한 정밀 열처리 공정과 결합된 고품질 재료는 HRC 50 이상의 뛰어난 팁 경도를 달성하는 동시에 바늘 본체 전체에 적절한 인성을 유지하여 부서지기 쉬운 골절을 방지합니다. 이 독특한 속성은단단한 외부와 견고한 내부절차적 안전의 기본입니다.

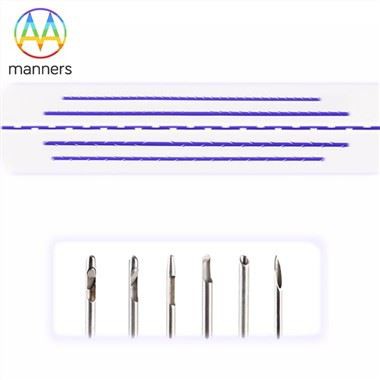

팁 형상의 진화는 운영 효율성과 임상 안전성의 지속적인 최적화를 반영합니다. 초기 생검 바늘은 단순한 베벨 팁을 특징으로 했지만 현대 디자인은 여러 구성으로 다양해졌습니다.

경 사진 팁: 잠시디 바늘을 대표하는 클래식한 디자인입니다. 회전하는 동안 길고 날카로운 경사면이 뼈를 절단합니다. 뼈 침투는 상대적으로 느리지만 탁월한 작동 제어 기능을 제공합니다.

삼각형 피라미드/원추형 팁: 뼈와의 접촉면적을 줄여 강력한 초기 침투력을 전달하며 뛰어난 고정력으로 미끄러짐을 방지합니다.

나선형 드릴 팁: 수동 및 전기 드릴링 장치와 호환되어 쉽고 빠르게 피질골 침투가 가능하며, 특히 골조직이 치밀한 환자에게 적합합니다.

각 형상은 환자의 불편함과 외과의사의 피로를 최소화하는 핵심 목표와 함께 뚜렷한 작동 촉각 피드백 및 임상 징후에 해당합니다.

내부 탐침의 조직 캡처 메커니즘은 장치 설계의 핵심을 구성합니다. 성공적인 핵심 생검은 골수 조직 핵심을 깨끗하게 절제하고 유지하는 탐침의 능력에 달려 있습니다. 중요한 구성 요소에는 정밀 가공이 포함됩니다.-절단 창그리고티슈 마개내부 코어의 말단부에 위치합니다. 절단 창의 미세하게 연마된 경사면은 회전 전진 중에 삽처럼 조직 코어의 베이스를 절단합니다. 창 뒤에 있는 소형 돌출부 또는 구조적 특징은 물리적 스토퍼 역할을 하여 채취한 조직 코어가 바늘을 빼는 동안 뒤로 미끄러지거나 분리되는 것을 방지합니다. 고급 디자인은 원위 말단에 실이나 미늘이 있는 너트{3}}형 내부 코어를 채택하여 절단 중에 조직 코어를 루멘 내부에 나사로 고정합니다. 이러한 마이크로미터-규모의 기계 설계는 시편 무결성과 절차적 성공률을 직접적으로 결정합니다.

수동 작동과 전동 작동의 차이는 인체공학적 최적화와 절차적 표준화의 두 가지 서로 다른 경로를 나타냅니다. 수동 생검 바늘은 외과의사의 손목 힘과 임상 경험에 따라 달라지며 저렴한 비용으로 뚜렷한 침투 피드백을 제공합니다. 그러나 학습 곡선이 가파르고 작업자에게 상당한 육체적 노력을 가하게 됩니다. 전기 및 공압 골수 생검 시스템은 권총-그립 핸들 내에서 일관된 회전 속도와 제어 가능한 전진력을 통합하는 혁명적인 발전을 나타냅니다. 임상적 장점은 다음과 같습니다.

표준화된 절차: 균일하고 반복 가능한 조직 샘플링을 위해 작업자의 힘과 기술의 차이로 인한 성능 차이를 제거합니다.

운영 난이도 및 피로도 감소: 초보 임상의가 상대적으로 쉽게 시술을 수행할 수 있도록 기술적 장벽을 낮춥니다.

환자의 편안함 향상: 빠른 골침투로 고통스러운 시술시간이 단축되고, 안정된 움직임으로 반복적인 골막압박이 감소됩니다.

최적화된 표본 품질: 일정한 회전속도로 더욱 깨끗한 조직절단이 가능하며, 채취된 골수조직의 압축손상을 최소화합니다.

세련된 사양 다양화는-심층적인 임상 합리화를 구현합니다. 소아 환자를 위한 짧은 모델부터 비만인을 위한 확장된{2}}길이 버전에 이르기까지 다양한 길이의 바늘은 다양한 연령대와 체형에 따른 해부학적 불일치를 수용합니다. 게이지 선택도 똑같이 중요합니다. 11G와 같은 더 큰-게이지 바늘은 손상되지 않은 소주골 구조를 지닌 더 두꺼운 조직 코어를 수확하여 시술상 외상과 불편함이 증가하는 대신 골수 섬유증 및 전이성 병변을 평가하는 데 탁월한 진단 가치를 제공합니다. 15G와 같은 미세한 바늘은 연조직 손상을 최소화하지만 포괄적인 병리학적 분석에 불충분한 크기의 표본을 생성할 수 있습니다. 외과의사는 장비를 선택하는 동안 진단 요구사항과 환자의 내성 사이의 균형을 맞춰야 합니다.

요약하면, 골수 생검 바늘의 공학적 가치는 경험에 의존하고-촉각에 민감한-민감한 임상 절차를 정교한 기계 설계를 통해 표준화되고 안전하며 인체공학적으로 최적화된 개입으로 전환하는 데 있습니다. 팁 각도의 모든 미세 조정, 내부 코어 구조의 혁신 및 동력 전달의 발전은 안정적인 작동, 최소한의 조직 손상 및 인간 생리학의 핵심에서 완전하고 온전한 표본 채취를 가능하게 하는 것을 목표로 합니다. 이러한 진보는 취약한 인간의 삶에 대한 공학적 혁신을 통해 제공되는 심오한 인본주의적 배려와 강력한 기술 지원을 구현합니다.
